Усиленная оболочка

ЗАЩИТНЫЕ ОБОЛОЧКИ ДЛЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ

Защитная оболочка (кожух, окожушка) – современное решение для защиты теплоизоляции трубопроводных сетей от внешних воздействий. Выполнятся из оцинкованной стали, нержавеющей стали и алюминиевых листов толщиной до 0,50 – 1,0 мм. Специальные рёбра жёсткости, продольные и торцевые напуски, технологические замки предотвращают попадание влаги внутрь кожуха.
Надежная защита от внешних воздействий – влаги, солнца, ветра и механических повреждений, для всех видов теплоизоляционных материалов.

ПРЕИМУЩЕСТВА

  • Долговечность.
  • Скорость монтажа, демонтажа.
  • Возможность повторного использования.
  • Эффективная защита.
  • Повторяет контур трубопровода и оборудования (от простых элементов до сложных и больших конструкций).
  • Завершенный эстетический вид.

Защитная оболочка – гарантия долговечной эксплуатации теплоизоляционных материалов.

ОПИСАНИЕ

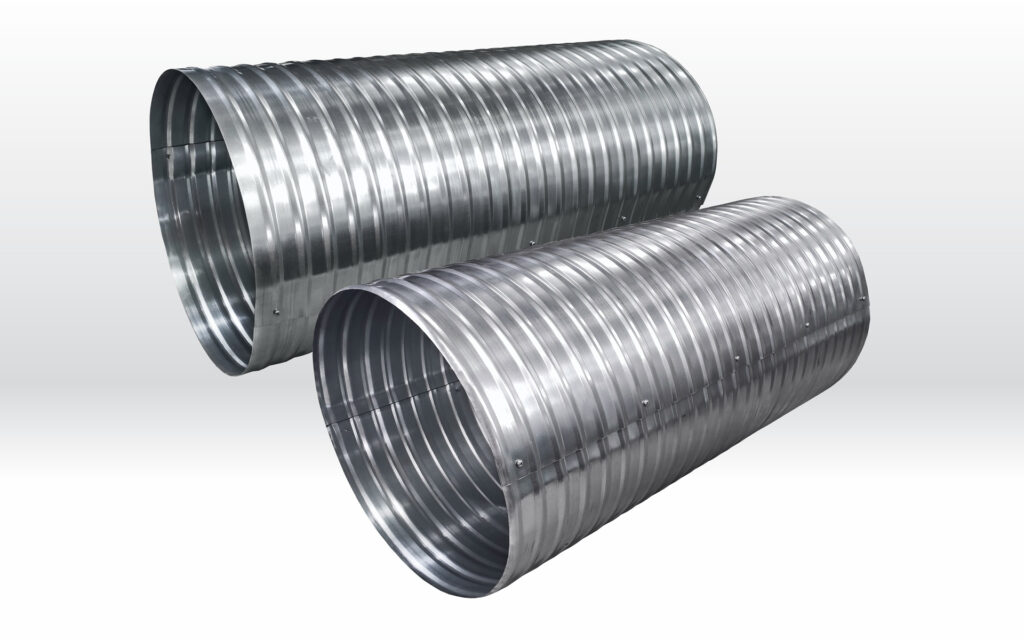

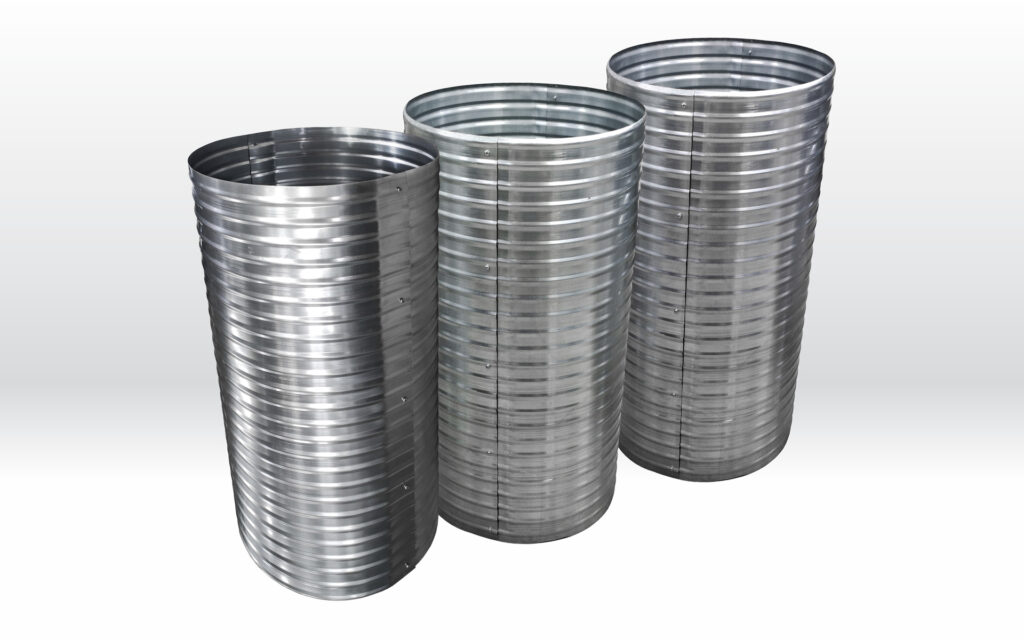

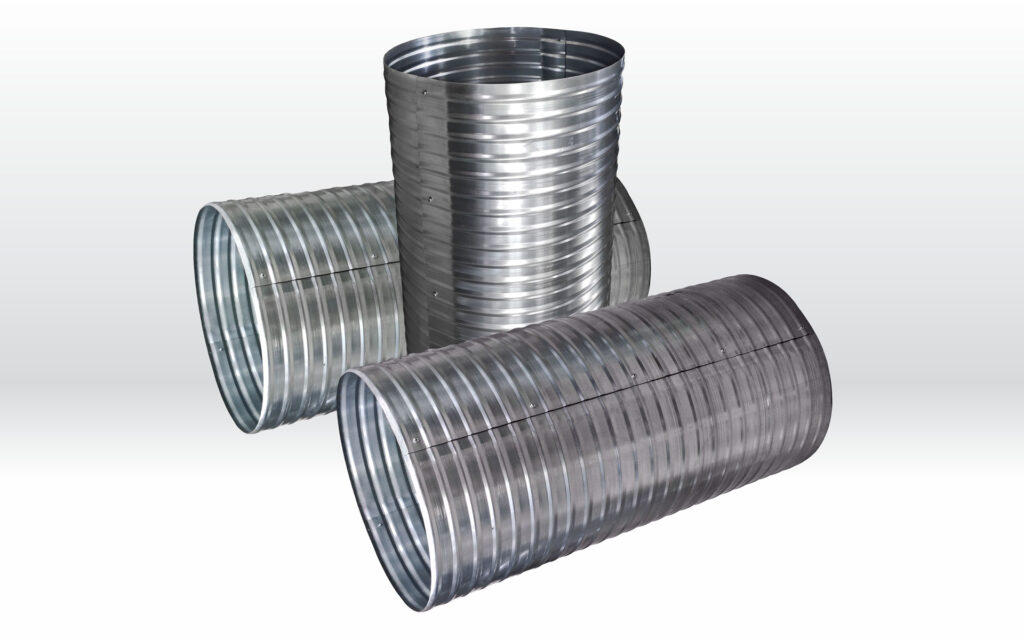

Усиленная гофрированная защитная оболочка на прямой участок.

Высокая жесткость и формостабильность оболочки обеспечивает повышенную степень надежности конструкции к механическим воздействиям. Служит защитой на прямые участки трубопроводов диаметром от 60 до 1000 мм. Выполняется из оцинкованной стали, нержавеющей стали и алюминиевых листов толщиной до 0,50 – 1,0 мм. Специальные рёбра жёсткости, продольные и торцевые напуски, технологические замки предотвращают попадание влаги внутрь кожуха.

СВОЙСТВА

Преимущества применения усиленной гофрированной оболочки:

  • Высокая жесткость и формостабильность оболочки;
  • Надежность конструкции к механическим нагрузкам и воздействиям, как следствие защита повреждения тепловой изоляции от внешних механических воздействий;
  • Высокая защита толщины теплоизоляционного слоя на протяжении всего срока эксплуатации при установке в паре с опорными кольцами, и опорными конструкциями;
  • Антивандальность;
  • Антикоррозийность;
  • Низкая теплопроводность;
  • Влагостойкость;
  • Негорючесть.

ИСПОЛНЕНИЕ

  • Симметричное, ассиметричное, сегментное;
  • С быстросъемными замками/ отверстия под заклепки/ саморезы (шаг установки по заказу);
  • Продольный зиг (по заказу);
  • Возможность изготовления фасонных изделий (отводы, тройники, короба);
  • Возможно нанесение продольной перфорации для слива конденсата, в местах его образования.

Благодаря тому, что усиленный кожух состоит из нескольких сегментов и имеет нахлёсты, его легко устанавливать в кратчайшие сроки. Кроме того, такая разборная конструкция обеспечивает свободный доступ к трубопроводу и позволяет быстро проводить ремонтные работы. Монтаж не требует специальных умений и навыков, поскольку базальтовый утеплитель легко режется на нужные отрезки. Оцинкованная сталь имеет замечательные эксплуатационные характеристики — она стойка к механическим нагрузкам, не подвержена коррозии, позволяет в быстрые сроки получить свободный доступ к трубе, провести работы связанные с эксплуатацией трубопровода.

Монтаж кожуха не требует применения специальных приспособлений и проводится в несколько этапов:

  • Подготовка изоляции трубопровода;
  • Для разгрузки теплоизоляционного слоя от силы тяжести металлического покрытия используются опорные скобы или опорные кольца.
  • Крепление кожуха с последующей фиксацией с помощью бандажных лент и пряжек.

Во всем мире наиболее распространенными покрытиями, защищающими открытые трубопроводные сети от внешних воздействий, являются оцинкованные защитные кожуха-оболочки.
Кожух представляет из себя изделие в форме цилиндра с накатанными водоотводными ребрами жесткости. Это многофункциональная сборно разборная защитная конструкция, монтирующаяся на трубопровод.
Конструкцией кожуха предусмотрены продольные и торцевые напуски.
На трубе для оперативного доступа к теплоизолирующему материалу кожух неподвижно фиксируется пряжками и бандажной лентой.

ПРИМЕНЕНИЕ

Усиленная защитная оболочка повышенной жёсткости из оцинкованной стали для трубопроводов проверена временем и российским климатом, для которого характерны резкие перепады температур и высокая влажность. Конструкция успешно зарекомендовала себя при проведении теплоизоляции трубопроводов холодного и горячего водоснабжения, используемых на различных строительных и административных комплексах, промышленных предприятиях, медицинских и образовательных учреждениях, пищевых производствах, спортивных сооружений и высотных зданий. Усиленная оболочка для труб и теплоизоляционных цилиндров обеспечит повышенную жёсткость конструкции, сбережет тепло и продлит срок эксплуатации трубопровода.

Используется для защиты теплоизоляционного слоя на трубопроводных системах выполненных из минераловатных цилиндров и матов, а так же скорлуп из пенополиуретана, сегментов пеноплекс. Крепятся на готовую теплоизоляционную конструкцию, путем покрытия наружной поверхности изоляции.

Стальные кожухи-оболочки выполняют функции защиты изоляционного материала от механических повреждений и дополнительного закрепления теплоизоляционного материала на трубопроводе.

Для разгрузки теплоизоляционного слоя от силы тяжести металлического покрытия, ветровой нагрузки и случайных механических воздействий есть готовые решения — опорные скобы или опорные кольца.
