ЗАЩИТНЫЕ ОБОЛОЧКИ ДЛЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ
Защитная оболочка (кожух, окожушка) – современное решение для защиты теплоизоляции трубопроводных сетей от внешних воздействий. Выполнятся из оцинкованной стали, нержавеющей стали и алюминиевых листов толщиной до 0,50 – 1,0 мм. Специальные рёбра жёсткости, продольные и торцевые напуски, технологические замки предотвращают попадание влаги внутрь кожуха.
Надежная защита от внешних воздействий – влаги, солнца, ветра и механических повреждений, для всех видов теплоизоляционных материалов.
ПРЕИМУЩЕСТВА
- Долговечность.
- Скорость монтажа, демонтажа.
- Возможность повторного использования.
- Эффективная защита.
- Повторяет контур трубопровода и оборудования (от простых элементов до сложных и больших конструкций).
- Завершенный эстетический вид.
Защитная оболочка — гарантия долговечной эксплуатации теплоизоляционных материалов.
ОПИСАНИЕ
Кожухи защитные металлические для фланцевых соединений и запорной арматуры изготавливаются согласно ТЗ или чертежам Заказчика. Самые распространенные ТУ, которые используются производителями в наименованиях защитных кожухов:
● ТУ 1417-003-62931192-2010;
● ТУ 3619-003-61178249-2010;
● ТУ 25.99.29-001-14767490-2017.
Данный вид изделия имеет различные названия, которые варьируются в своей аббревиатуре в зависимости от того или иного производителя, но являются по своей сути и назначению всё тем же защитным кожухом. Самые часто встречающиеся названия:
● КЗФ (Кожух защитный фланцевый);
● КЗФС (Кожух защитный фланцевый стальной);
● КЗФН (Кожух защитный фланцевый нержавеющий);
● КЗС (Кожух защитный стальной);
● КЗМ (Кожух защитный металлический);
● КЗН (Кожух защитный нержавеющий);
● КЗСН (Кожух защитный стальной нержавеющий).
Наш ассортимент:
*для фланцевых соединений.
● КЗФ-К ШП (Кожух с кронштейном и шарнирной петлёй)
● КЗФ-З ШП (Кожух с замком и шарнирной петлёй)
● КЗФ-Б ШП (Кожух с болтовым соединением и шарнирной петлёй)
● КЗФ-ЗЗ (Кожух с замками)
● КЗФ-ББ (Кожух с болтовым соединением)
● КЗФ-БХ (Кожух с быстросъёмным хомутом)
● КЗЛ-З (Ленточный с замком)
● КЗЛ-Б (Ленточный с болтовым соединением)
*для запорной арматуры.
● КЗА-К ШП (Кожух с кронштейном и шарнирной петлёй)
● КЗА-З ШП (Кожух с замками и шарнирной петлёй)
● КЗА-Б ШП (Кожух с болтовым соединением и шарнирной петлёй)
● КЗА-ЗЗ (Кожух с замками)
● КЗА-ББ (Кожух с болтовым соединением)
● КЗА-БХ (Кожух с быстросъёмным хомутом)
| СТАНДАРТНЫЕ ЗАЩИТНЫЕ КОЖУХИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ | |||||
| ДУ | Тип и Маркировка конструкции кожуха | PN- Давление (Мпа) | ØD- Наружный диаметр фланца (мм) | Ød- Наружный диаметр трубы (мм) | L- Длина фланцевого соединения (мм), включая шпильки крепления |
| 15 | КЗФ 15 | до 40 | 115 | 35 | 100 |
| 15-160 | КЗФ 15-160 | 160 | 115 | 35 | 110 |
| 20-40 | КЗФ 20-40 | до 40 | 115 | 35 | 100 |
| 20-160 | КЗФ 20-160 | 160 | 135 | 35 | 130 |
| 25-40 | КЗФ 25-40 | до 40 | 125 | 45 | 100 |
| 25-63 | КЗФ 25-63 | 63 | 145 | 45 | 130 |
| 25-160 | КЗФ 25-160 | 160 | 145 | 45 | 130 |
| 32-160 | КЗФ 32-160 | 160 | 160 | 50 | 140 |
| 40-40 | КЗФ 40-40 | до 40 | 125 | 45 | 100 |
| 40-63 | КЗФ 40-63 | 63 | 175 | 60 | 145 |
| 40-160 | КЗФ 40-160 | 160 | 175 | 55 | 155 |
| 50-40 | КЗФ 50-40 | до 40 | 170 | 70 | 110 |
| 50-63 | КЗФ 50-63 | 63 | 185 | 70 | 150 |
| 50-160 | КЗФ 50-160 | 160 | 205 | 70 | 160 |
| 65-40 | КЗФ 65-40 | до 40 | 190 | 90 | 110 |
| 80-40 | КЗФ 80-40 | до 40 | 205 | 105 | 120 |
| 80-63 | КЗФ 80-63 | 63 | 220 | 105 | 150 |
| 80-160 | КЗФ 80-160 | 160 | 240 | 105 | 190 |
| 100-40 | КЗФ 100-40 | до 40 | 240 | 125 | 150 |
| 100-63 | КЗФ 100-63 | 63 | 260 | 125 | 170 |
| 100-160 | КЗФ 100-160 | 160 | 275 | 125 | 210 |
| 150-16 | КЗФ 150-16 | до 16 | 290 | 180 | 130 |
| 150-25 | КЗФ 150-25 | 25 | 310 | 180 | 150 |
| 150-40 | КЗФ 150-40 | 40 | 310 | 180 | 150 |
| 150-63 | КЗФ 150-63 | 63 | 350 | 180 | 220 |
| 150-160 | КЗФ 150-160 | 160 | 360 | 180 | 255 |
| 200-16 | КЗФ 200-16 | до 16 | 345 | 240 | 130 |
| 200-25 | КЗФ 200-25 | 25 | 375 | 240 | 170 |
| 200-40 | КЗФ 200-40 | 40 | 385 | 240 | 190 |
| 200-63 | КЗФ 200-63 | 63 | 415 | 240 | 230 |
| 200-160 | КЗФ 200-160 | 160 | 440 | 240 | 296 |
| 250-16 | КЗФ 250-16 | до 16 | 415 | 295 | 150 |
| 250-25 | КЗФ 250-25 | 25 | 435 | 295 | 170 |
| 250-40 | КЗФ 250-40 | 40 | 455 | 295 | 220 |
| 250-63 | КЗФ 250-63 | 63 | 480 | 295 | 240 |
| 300-16 | КЗФ 300-16 | до 16 | 470 | 344 | 176 |
| 300-25 | КЗФ 300-25 | 25 | 495 | 352 | 204 |
| 300-40 | КЗФ 300-40 | 40 | 525 | 362 | 250 |
| 300-63 | КЗФ 300-63 | 63 | 540 | 365 | 250 |
| 350-16 | КЗФ 350-16 | до 16 | 530 | 390 | 184 |
| 350-25 | КЗФ 350-25 | 25 | 565 | 400 | 220 |
| 350-40 | КЗФ 350-40 | 40 | 590 | 410 | 270 |
| 400-16 | КЗФ 400-16 | до 16 | 590 | 445 | 190 |
| 400-25 | КЗФ 400-25 | 25 | 630 | 452 | 240 |
| 400-40 | КЗФ 400-40 | 40 | 670 | 462 | 290 |
| 500-16 | КЗФ 500-16 | 16 | 720 | 620 | 200 |
| 500-40 | КЗФ 500-40 | 40 | 810 | 570 | 330 |
| 700-16 | КЗФ 700-16 | 16 | 1010 | 795 | 210 |
| 700-63 | КЗФ 700-63 | 63 | 1145 | 815 | 560 |
Кожух защитный — универсальное вспомогательное защитное приспособление для защиты от выбросов низкотемпературных и высокотемпературных жидкостей и газов в том числе агрессивных и токсичных с учетом их опасности для персонала, перекачиваемых под давлением и без давления, по трубопроводам, и может быть использовано для любого соединения трубопровода.
Кожух защитный предназначен для установки на фланцевые соединения и запорную арматуру трубопроводов, перекачивающие жидкие реагенты и химические среды, не вызывающие существенного влияния на основной материал кожуха.

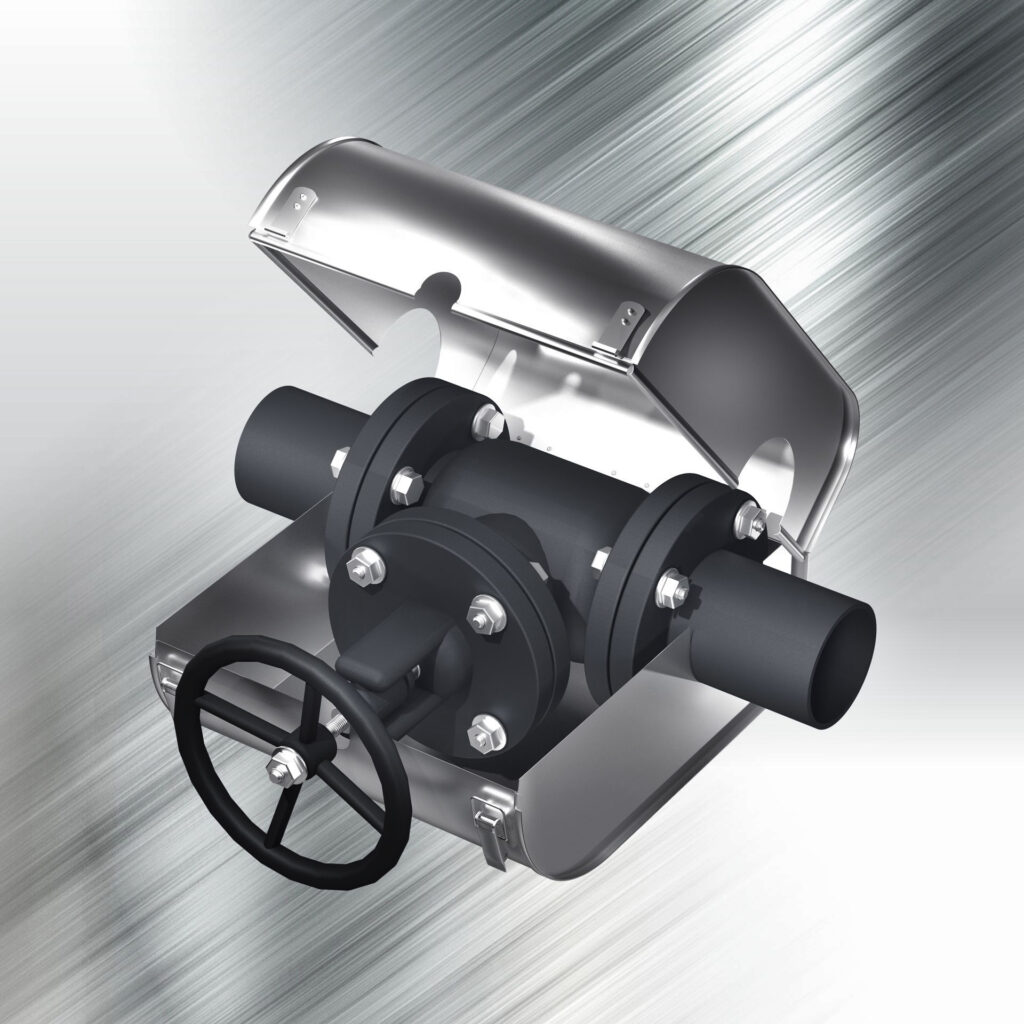

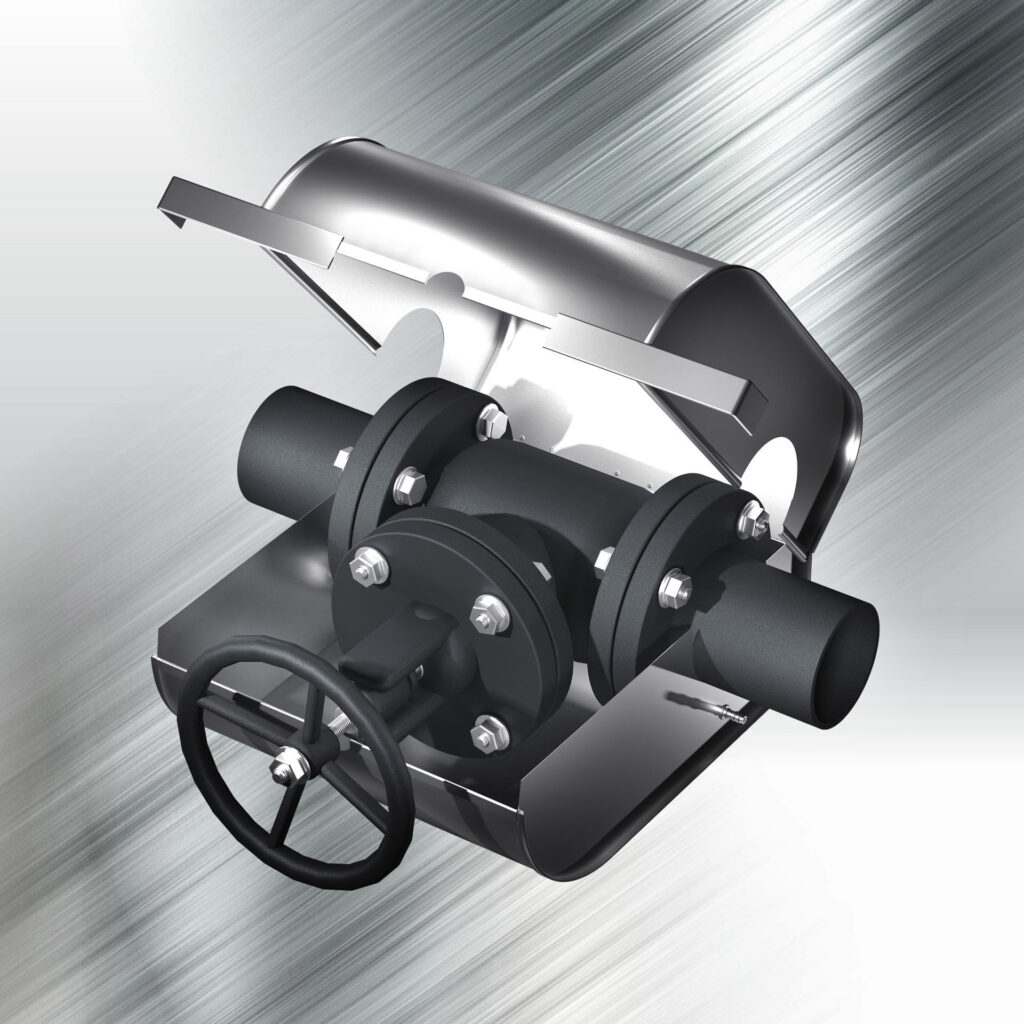

Защитный кожух представляет из себя быстросъёмную металлическую конструкцию, состоящую из двух сборных элементов, которые фиксируются на фланцевом соединении или задвижке с помощью замков или подвижного кронштейна (легко, быстро и надёжно).
Диапазон температур эксплуатации металлического защитного кожуха: от -50°С до +450°С.
Защитные кожухи могут быть оборудованы Аварийной оснасткой для стравливания высокого давления жидкостей и пара внутри самой конструкции защитного кожуха, чтобы избежать его разрыва от воздействия лишней нагрузки.

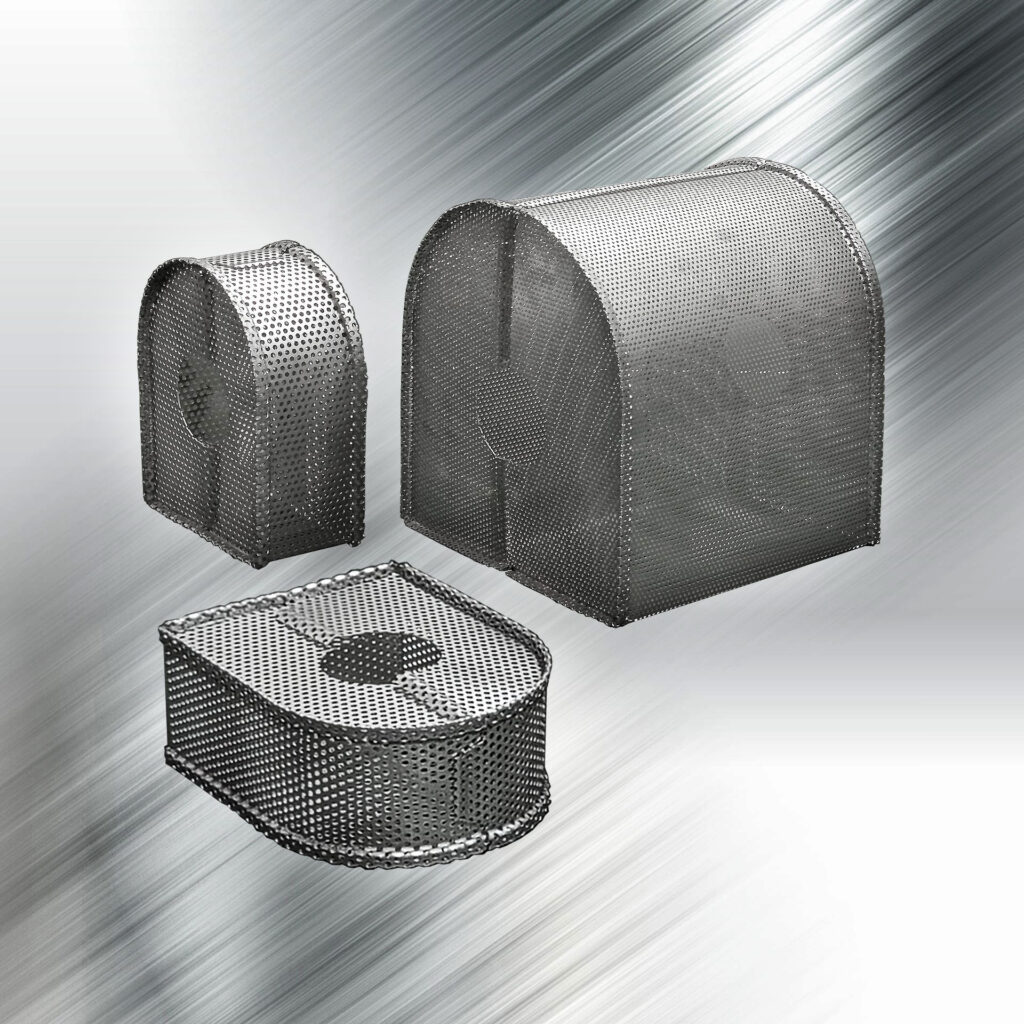

● Дренажные отверстия;
● Аварийный шланг;
● Аварийный штуцер.
*Исполнение аварийной оснастки выполняется согласно ТЗ Заказчика по заранее предоставленным чертежам.
В соответствие с пожеланиями или необходимыми условиями Заказчика, продиктованными требованиями используемого проекта, конструкция защитного кожуха может быть дополнительно окрашена в нужный цвет.
Для того чтобы оформить заказ на изготовление защитного кожуха фланцевых соединений трубопровода и трубопроводной арматуры, необходимо выбрать тип стандартного исполнения конструкции, выбрать размеры конструкции (по таблице с маркировками) и отправить заявку с чертежами* нам на расчет. А также, можно заполнить и отправить нам опросный лист (находится в «каталоге продукта») по электронной почте или через форму обратной связи на сайте.
СВОЙСТВА
Антивандальная оболочка из тонколистовой стали обладает наилучшими эксплуатационными параметрами:
- Стойкость к механическим нагрузкам;
- Антикоррозийность;
- Низкая теплопроводность;
- Влагостойкость;
- Негорючесть.
Благодаря тому, что металлический защитный кожух состоит из сегментов и имеет защелкивающиеся пазы, его легко устанавливать в кратчайшие сроки. Преимущество такой конструкции в многократности (многоразовости) её использования. Кроме того, такая разборная конструкция обеспечивает свободный доступ к трубопроводу и позволяет быстро проводить ремонтные работы.
Монтаж защитного кожуха не требует специальных умений и навыков, а так же специальных приспособлений и проводится в один этап:
● Фиксация кожуха происходит с помощью замков, подвижного кронштейна или болтового соединения.
ПРИМЕНЕНИЕ
Конструкция защитного кожуха для фланцевых соединений трубопровода, задвижек и трубопроводной арматуры успешно зарекомендовала себя в эксплуатации холодного и горячего водоснабжения, при транспортировке по трубам опасных веществ или жидкостей с высокой температурой, находящихся под высоким давлением, используемых на различных строительных и административных комплексах, промышленных предприятиях, предприятиях нефтяной и химической промышленности, медицинских и образовательных учреждениях, пищевых производствах, спортивных сооружений и высотных зданий.
Используется для защиты обслуживающего персонала в процессе аварийного обслуживания трубопровода на участках их соединений. Крепятся на фланцевые соединения трубопровода, задвижек и трубопроводную арматуру, путем их наружного покрытия с помощью быстроразъемных соединений.
Устанавливается на фланцевые соединения для защиты от расплескивания опасных рабочих сред при нарушении герметичности прокладочных материалов, воздействия коррозии соединяемых поверхностей.
Назначение защитных кожухов:
● Изделие относится к области вспомогательных защитных приспособлений для соединительных узлов трубопровода, таких как фланцевые соединения и запорная арматура.
● Изделие предназначено для защиты персонала и окружающего оборудования от разбрызгивания перекачиваемых под давлением высокотемпературных жидкостей и газов, в том числе агрессивных и токсичных с учетом их опасного воздействия на человека, выбросов связанных с разгерметизацией фланцевых соединенийи или задвижек.
Все применяемые кожухи должны обеспечивать надежную защиту персонала, возможность многократного применения, удобство и простоту монтажа.
● Устанавливаются на фланцы трубопроводов, перекачивающих жидкие реагенты и химические среды не вызывающие какого-либо воздействия на материал защитного кожуха.
В соответствие с пожеланиями или необходимыми условиями Заказчика, продиктованными требованиями используемого проекта, конструкция защитного кожуха может быть выполнена с дополнительной аварийной оснасткой в виде дренажных отверстий, аварийного шланга или штуцера, а также дополнительно окрашена в нужный цвет.
АВАРИЙНАЯ ОСНАСТКА
Для резервного запаса прочности и сохранения целостности защитной конструкции, в случае её аварийного обслуживания, возникает необходимость в наличии дренажных отверстий для снижения лишней нагрузки на защитный кожух.
Дренажные отверстия делаются на конструкции с тех сторон, которые направлены от стороны доступа к ней. Через отверстия стравливается давление жидкостей находящихся в агрессивном состоянии, а также их пары. Предотвращают разбрызгивание жидкостей и делают их направление прогнозируемым.
*С доступной стороны конструкции для обслуживания дренажные отверстия недопустимы!
Для задания прогнозируемого направления струи паров и разбрызгивающихся жидкостей используются штуцеры, которые в отличие от простых отверстий справляются с этой задачей более эффективно, что значительно повышает безопасность использования защитного кожуха при их обслуживания в случае аварийных ситуаций. Штуцеры устанавливаются в отверстия на конструкции с тех сторон, которые направлены от стороны доступа к ней.
*С доступной стороны конструкции для обслуживания установка штуцеров недопустима! Тем не менее, для возможности отведения направления вектора струи, штуцеры должны быть расположены так, чтобы доступ к ним не был затруднён!
Бывают ситуации когда есть необходимость в отведении даже прогнозируемого направления струи. Для задания определенного направления вектора отведения струи паров и разбрызгивающихся жидкостей на штуцер одевается аварийный армированный шланг высокого давления. Это позволяет спрогнозировать и решать даже такие сложные задачи, возникающие при нештатных ситуациях и в стеснённых условиях.
*Для облегчённых перфорированных и ленточных конструкций аварийная оснастка не предусмотрена.
